ディスプレイ評価から
組込み機器の試作・UI表示開発
までをサポート

評価環境の立上げ工数を
大幅に短縮できます

本評価キットは、ディスプレイを搭載した「ディスプレイ評価ボード」と評価・開発環境を容易に構築できる「制御ボード・変換ボード」で構成されています。
さらに、Arduino・MicroPython・Pythonに対応した「ソフトウェアライブラリ」もご提供可能です。
はんだ付け不要で簡単に接続できるハード構成と、すぐに動作確認可能なサンプルコードにより、評価・試作・UI開発をスムーズに開始でき、開発初期の負担を大幅に軽減します。

評価システムの構成

◆ 構成パターン

開発目的や評価環境に応じて、最適なディスプレイ評価システム構成をお選びいただけます。

すぐに評価環境を立ち上げたい方
→ パターン1
既存のマイコンボード、開発ボードを活用したい方
→ パターン2
シンプルな接続で検証したい方
→ パターン3

パターン1 かんたん評価スターター構成

構成: 制御ボード + ディスプレイ評価ボード
特徴: 動作確認済みの制御ボードにより、確実に評価環境を構築可能
用途: 表示動作確認、点灯キット構築、初めてのディスプレイ導入

ハードウェアとソフトウェアの準備を最小限に抑え、スムーズに評価を開始できます。

パターン2 既存環境活用・開発構成

構成: 市販マイコン・開発ボード + 変換ボード + ディスプレイ評価ボード
特徴: 既存の開発資産を生かしながら、自由度の高い検証・開発が可能
用途: 機能評価、簡易プロトタイプ作製、組込み開発

Arduino対応ボードやRaspberry Piと組み合わせて、柔軟な表示制御やアプリケーション開発に対応します。

パターン3 シンプル最小構成

構成: 市販マイコン・開発ボード + ディスプレイ評価ボード（SPI/I2Cモデルのみ）
特徴: ディスプレイ評価ボードのインターフェース（mikroBUS互換ピンヘッダ）を利用した簡単接続
用途: 簡易検証、プロトタイプ開発、組込み開発

余計な構成を省き、最小限の構成・接続で効率よく検証・開発を進められます。

◆ 構成図

＊本構成図には制御ボードを用いた簡単な評価構成（パターン1）、既存のマイコンボードや開発ボードを活用した開発構成（パターン2）、ディスプレイ評価ボードに直接接続する最小構成（パターン3）が含まれます。
＊シングルボードコンピュータ（Raspberry Piなど）を使用する場合は、PCを介さず単体で動作させる構成も可能です。

評価システムの特徴

◆ ディスプレイ評価ボード

当社では、SPIやI2Cなどのインターフェース違いも含め、標準モデル全種類に対応したディスプレイ評価ボードを取り揃えています。必要な周辺回路を搭載しているため、すぐに表示動作確認や評価を始めることができます。
ディスプレイ評価ボードはE-Board・D-Board・FFCの3ピース構成となっており、用途や開発段階に応じて構成変更が可能です。E-Boardはディスプレイデバイスを搭載し単体での動作が可能で、D-Boardは電源供給および制御側ボードとの接続を担います。
ディスプレイ評価ボードにはピンヘッダを搭載しており、はんだ付け不要で簡単に接続できます。

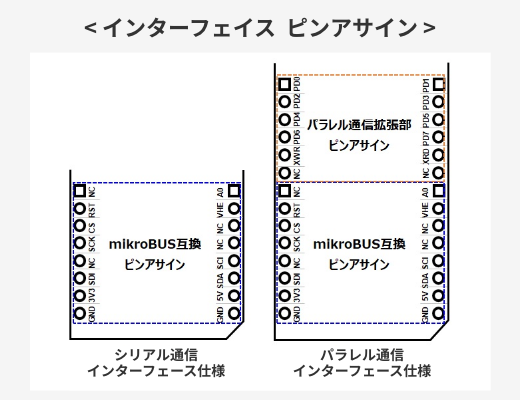

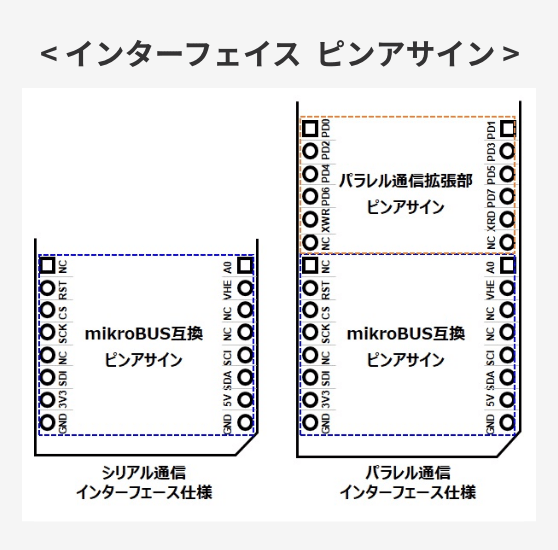

シリアル通信（SPI/I2C）モデルはmikroBUS互換のピンヘッダを備えており、当社の制御ボード・変換ボードの他、市販のmikroBUS搭載マイコン・開発ボード（Click Shieldなど）に直接接続して表示動作の確認や評価を行うことが可能です。

◆ 制御ボード・変換ボード

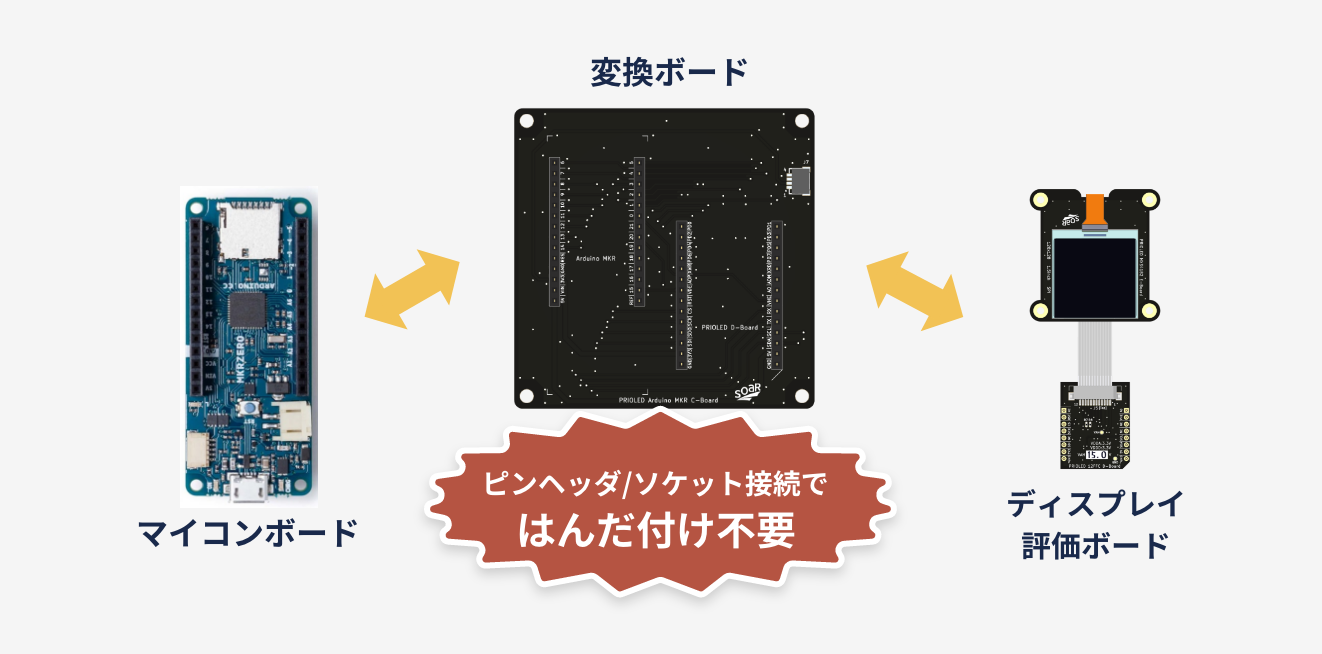

評価環境や開発目的に応じて、制御デバイスを内蔵した「制御ボード」と、市販のマイコン・開発ボードと組み合わせて使用する「変換ボード」の2種類を用意しています。
制御ボードは追加部材不要ですぐに評価環境を立ち上げることができます。
変換ボードはArduino UNO、Raspberry Pi Pico、ESP32などの既存の開発環境を活用した柔軟な評価や組込み開発に対応します。
各ボードにはピンソケットおよびピンヘッダを搭載しており、はんだ付け不要で簡単かつ迅速に接続できます。ディスプレイ評価ボードや市販マイコンボードとの接続もスムーズに行え、評価環境を短時間で構築し、検証や開発作業を効率的に進めることが可能です。

◆ ソフトウェアライブラリ

ディスプレイ評価キットご購入の方にArduino、MicroPython、Pythonに対応したソフトウェアライブラリを無償で提供しています。
ライブラリには制御側ハード環境に合わせて調整済みのサンプルコードが付属しており、初期設定や表示制御などのプログラムをそのまま利用できます。サンプルコードを使用することで、プログラム修正不要でディスプレイの評価や動作確認が行えます。開発初期の立ち上げ工数や評価環境構築の負担を軽減し、評価・検証からプロトタイプ開発までを効率的に進めることが可能です。

ご提供可能なライブラリの制御側ハード環境および
対応プラットフォームについては以下一覧表をご確認ください。
評価キット向け
ソフトウェアライブラリ
提供可否一覧表

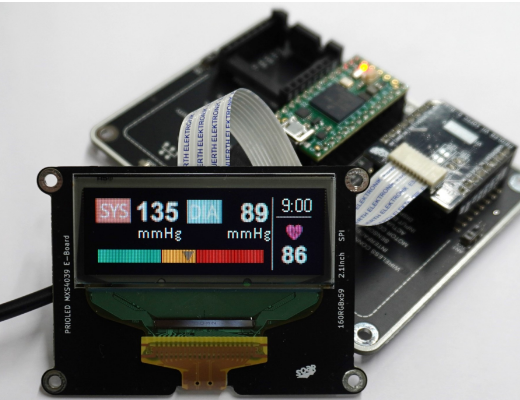

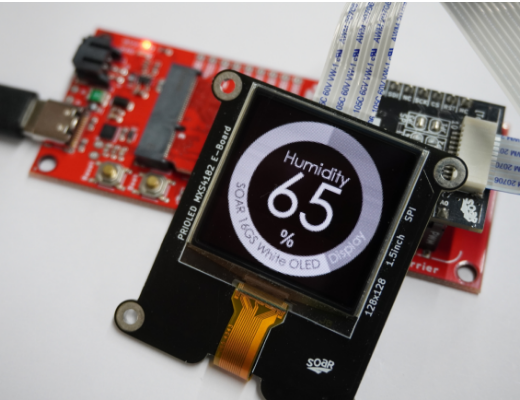

ディスプレイの初期化処理に加えて、外部ライブラリと連携した画像表示（任意画像の描画）・文字表示（任意テキストの描画）・図形表示（点・線・矩形などの基本図形の描画）に対応しています。
これらの表示機能を活用することで、ディスプレイ評価キットと外部デバイス（センサモジュールなど）を組み合わせた試作や動作検証を効率的に進めることが可能です。

評価キットラインアップ

MXS4039 評価ボード

ディスプレイ仕様

160RGBx59ドット　2.1inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS4145 評価ボード

ディスプレイ仕様

96RGBx96ドット　1.1inch

インターフェース仕様

SPI or Parallel

詳細仕様(SPI)

詳細仕様(Parallel)
MXS8498 評価ボード

ディスプレイ仕様

96x39ドット　0.8inch

インターフェース仕様

SPI or I2C

詳細仕様(SPI)

詳細仕様(I2C)
MXS4200 評価ボード

ディスプレイ仕様

128x64ドット　0.96inch

インターフェース仕様

SPI or I2C

詳細仕様(SPI)

詳細仕様(I2C)

その他の評価ボード

MXS4183 評価ボード

ディスプレイ仕様

60x32ドット　0.5inch

インターフェース仕様

SPI or I2C

詳細仕様(SPI)

詳細仕様(I2C)
MXS8499 評価ボード

ディスプレイ仕様

128x36ドット　0.9inch

インターフェース仕様

SPI or I2C

詳細仕様(SPI)

詳細仕様(I2C)
MXS4173 評価ボード

ディスプレイ仕様

128x22ドット　0.9inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS8500 評価ボード

ディスプレイ仕様

128x96ドット　1.0inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS4180 評価ボード

ディスプレイ仕様

128x36ドット　1.1inch

インターフェース仕様

SPI or I2C

詳細仕様(SPI)

詳細仕様(I2C)

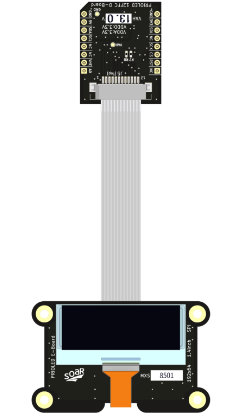

MXS8501 評価ボード

ディスプレイ仕様

192x64ドット　1.4inch

インターフェース仕様

SPI

詳細仕様(SPI)

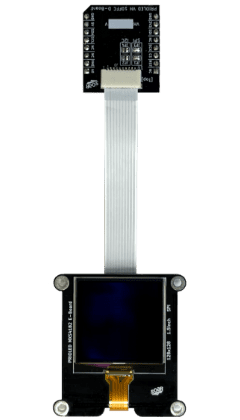

MXS4182 評価ボード

ディスプレイ仕様

128x128ドット　1.5inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS4046 評価ボード

ディスプレイ仕様

128x100ドット　1.6inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS4064 評価ボード

ディスプレイ仕様

256x64ドット　2.9inch

インターフェース仕様

SPI

詳細仕様(SPI)
MXS4035 評価ボード

ディスプレイ仕様

256x64ドット　3.6inch

インターフェース仕様

SPI or Parallel

詳細仕様(SPI)

詳細仕様(Parallel)

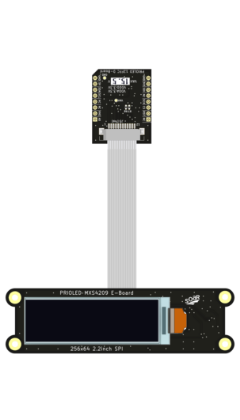

MXS4209 評価ボード

ディスプレイ仕様

256x64ドット　2.2inch

インターフェース仕様

SPI

詳細仕様(SPI)

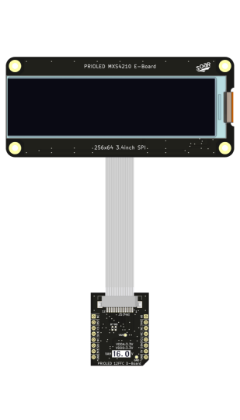

MXS4210 評価ボード

ディスプレイ仕様

256x64ドット　3.4inch

インターフェース仕様

SPI

詳細仕様(SPI)

No.	分類	ボード名称	対応I/F	主な用途
1	RP マイコン	RP2040 制御ボード	Parallel/ SPI/I2C	表示確認全般（当社標準環境）
2	RP マイコン	Raspberry Pi Pico 制御ボード	Parallel/ SPI/I2C	表示確認全般（PC制御対応）
3	RP マイコン	Raspberry Pi Pico 2 制御ボード	Parallel/ SPI/I2C	高速動作検証
4	RP マイコン	Raspberry Pi Pico 変換ボード	Parallel/ SPI/I2C	PiPico資産を活用した組込み開発
5	Arduino	Arduino UNO 変換ボード	Parallel/ SPI/I2C	Arduino環境入門開発
6	Arduino	Arduino MKR 変換ボード	Parallel/ SPI/I2C	簡易プロトタイプ開発
7	Arduino	Portenta H7 変換ボード	Parallel/ SPI/I2C	産業用途プロトタイプ開発
8	ESP32	ESP32 DevKitC 変換ボード	Parallel/ SPI/I2C	ESP32資産を活用した組込み開発
9	ESP32	ESP32-S3 DevKitC 変換ボード	Parallel/ SPI/I2C	エッジAI処理 IoT開発
10	ESP32	ESP32-C6 DevKitC 変換ボード	SPI/I2C	スマートホーム関連製品開発
11	ESP32	ESP32-C5 DevKitC 変換ボード	SPI/I2C	工場・商業施設関連 IoT製品開発
12	ESP32	ESP32-H2 DevKitM 変換ボード	SPI/I2C	省電力IoT製品開発
13	STM32	Nucleo-32 変換ボード	Parallel/ SPI/I2C	STM32搭載の組込み製品開発
14	マルチ対応	Feather 変換ボード	Parallel/ SPI/I2C	バッテリー駆動 PoC構築
15	マルチ対応	XIAO 変換ボード	SPI/I2C	超小型PoC構築
16	SBC	Raspberry Pi 変換ボード	Parallel/ SPI/I2C	画像処理/ ゲートウェイ開発
17	SBC	Raspberry Pi Zero 変換ボード	Parallel/ SPI/I2C	IoTエッジ端末/ スマート子機開発
18	I/F変換	FT232Hモジュール変換ボード	Parallel/ SPI/I2C	PC制御での表示機能評価
19	I/F変換	MCP2221Aモジュール変換ボード	I2C	PC制御での簡易表示デモ構築
20	その他	Teensy4.1 変換ボード	Parallel/ SPI/I2C	高速演算/リアルタイム制御 PoC構築
21	その他	micro:bit 変換ボード	Parallel/ SPI/I2C	簡易PoC開発
22	その他	26pinコネクタ変換ボード	Parallel/ SPI/I2C	独自回路接続/安定接続/ ボード交換対応
